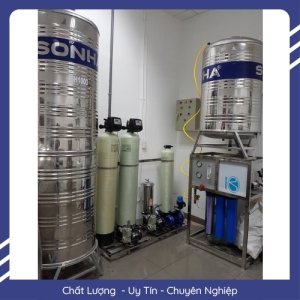

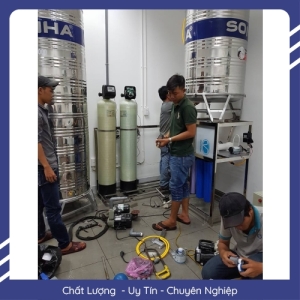

Hệ thống xử lý nước xét nghiệm y khoa, dược phẩm

QT-TECH là đơn vị chuyên thiết kế thi công hệ thống xử lý nước dùng cho việc xét nghiệm trong y tế và sản xuất dược phẩm . Nguồn nước sau khi xử lý đảm bảo đạt mọi chỉ tiêu yêu cầu trong sản xuất .

1.Giới thiệu

- Nước dùng trong dược phẩm là nước có chất lượng tương đương với nước cất 1 lần hoặc 2 lần. Nguồn nước cấp cho hệ thống xử lý có thể lấy từ hệ thống nước sinh hoạt hoặc nước thủy cục.

- Qui trình cần có hệ thống khử khoáng với công nghệ trao đổi ion và quá trình thẩm thấu ngược (màng RO) . Ứng dụng trong các giai đoạn xử lý hóa lý cho tất cả các khâu chuẩn bị nước sản xuất dược phẩm

2. Về qui trình công nghệ:

-  Hiện nay đối với các nhà máy sản xuất dược phẩm, khi xây dựng tiêu chuẩn GMP thì chất lượng nước sản xuất trực tiếp phải đạt tiêu chuẩn theo Dược Điển Việt Nam IV.

- Đây là một tiêu chuẩn rất khắt khe (xin tham khảo bảng tiêu chuẩn nước tinh khiết theo Dược Điển Việt Nam IV). Do vậy khi thiết kế hệ thống xử lý nước phải cân nhắc kỹ lưỡng trong vấn đề lựa chọn công nghệ.

3. Qui trình công nghệ xử lý nước phải đảm bảo 3 yếu tố:

- Chất lượng nước

- Vận hành dễ

- Tiết kiệm chi phí vận hành

4. Để bảo đảm chất lượng nước, tất cả các thiết kế phải tập trung giải quyết được 2 vấn đề:

- Loại bỏ tối đa các chất hoà tan trong nước (Hạ độ dẫn điện đến mức thấp nhất có thể). --- Quá trình này được gọi lá quá trình khử khoáng cho nước.

- Diệt khuẩn cho nước (Thông thường sử dụng đèn cực tím là đơn giản và hiệu quả nhất)

5. Phương pháp xử lý

- Có nhiều phương pháp khử khoáng trong nước (Trao đổi ion, thẩm thấu nguợc RO và cất nước). Tùy theo chất lượng nước đầu vào, yêu cầu chất lượng nước đầu ra, công suất sử dụng và điều kiện thực tế của địa phương sẽ lựa chọn khử khoáng theo một trong những phương pháp trên hay kết hợp nhiều phương pháp với nhau.

          - Thẩm thấu ngược RO là phương pháp thường được sử dụng ở giai đoạn đầu trong quá trình khử khoáng. Chất lượng nước của phương pháp này thấp, độ dẫn điện của nước đầu ra là khoảng 2-5 S/cm, chưa đạt được tiêu chuẩn theo Dược Điển Việt Nam IV. Thông thường nước này chỉ sử dụng cho các giai đoạn tráng rửa chai, hoặc sử dụng làm nước cấp cho giai đoạn xử lý tiếp theo, không sử dụng trực tiếp cho sản phẩm.

           - Muốn hạ độ dẫn điện của nước hơn nữa để đạt được chất lượng nước tốt hơn, giai đoạn tiếp theo sau ta phải dùng phương pháp cất nước hoặc trao đổi ion kiểu mixed bed.

           - Khử khoáng bằng cách trao đổi ion kiểu mixed bed (Hạt Cation và Anion trộn lẫn trong một cột): Nước sau khi qua Cột mixed bed độ dẫn điện rất thấp (có thể đến 0,1S), thường được sử dụng ở giai đạn cuối (sau khi đã qua RO) trong các hệ thống nước dành cho sản xuất dược phẩm.

           - Các hệ RO chỉ có một cấp lọc duy nhất là 0,002m nên việc hai hệ RO liên tiếp chỉ có ý nghĩa bảo vệ lẫn nhau (hệ RO phía trước hạ tải cho hệ RO phía sau) chứ không phải nhằm mục đích nâng cao chất lượng nước, nhất là để nước thành phẩm đạt được chất lượng theo Dược Điển Việt Nam IV cho một nhà máy sản xuất dược phẩm. Trường hợp này chỉ thích hợp cho những hệ thống sử dụng nước đầu vào có chất lượng quá kém, độ dẫn điện quá cao hoặc nước bị nhiễm mặn.

            - Ngoài ra, để hệ thống hoạt động ổn định, phương pháp bảo vệ hệ RO cũng rất quan trọng. Như đã biết RO khử khoáng với một cấp độ lọc rất tinh (khoảng 0,002mm) như vậy các màng lọc RO rất dễ nghẹt và đồng thời rất khó rửa (Khi rửa phải dùng hoá chất chuyên dụng rất đắt tiền). Chính vì vậy nước cấp đầu vào cho bộ RO cũng có tiêu chuẩn (xin tham khảo thêm bảng tiêu chuẩn nước cấp đầu vào RO).

6. Hệ thống lọc này phải cần đầy đủ các giai đoạn như sau:

            - Lọc cặn theo công nghệ lọc đa tầng: lại bỏ các cặn lơ lửng.

- Làm mềm nước: Đây là giai đoạn rất quan trọng, không thể thiếu. Vì nước cứng rất dễ gây ra hiện tượng nghẹt màng RO, làm giảm công suất dẫn đến làm ngắn chu kỳ rửa màng RO (phải rửa màng liên tục).

- Bộ khử mùi vị bằng than hoạt tính: hấp thụ các chất như chhorine, các chất hữu cơ dễ bay hơ... Vì vật liệu cấu tạo màng RO là nhựa tổng hợp (Polyamide) nên rất nhạy cảm và dễ hỏng khi tiếp xúc với các chất có tính oxy hóa mạnh (Như chlorine chẳng hạn).

7. Về chọn lựa thiết bị:

- Thiết bị chủ yếu trong hệ thống là hệ RO và đèn cực tím. Tuy nhiên giá trị hệ thống tập trung ở  hệ RO (chiếm khoảng 60%). Việc lựa chọn  các thiết bị này  dựa trên tính chất hoạt động và yêu cầu chất lượng của một nhà máy sản xuất dược phẩm.

- Tính chất hoạt động: vận hành liên tục, không thể gián đoạn.

-Chất lượng: chất lượng nước sau khi qua thiết bị xử lý phải đạt được tiêu chuẩn theo Dược Điển Việt Nam IV.

GIỚI THIỆU VỀ TCVN 4851-89 (ISO 3696-1987)

Tiêu chuẩn này quy định những yêu cầu và phương pháp thử tương ứng cho ba loại nước dùng dùng trong phòng thí nghiệm để phân tích các hóa chất vô cơ.

Tiêu chuẩn này không áp dụng cho nước để phân tích vết hữu cơ, phân tích các chất hoạt động bề mặt, hoặc phân tích sinh học thay y tế.

Trong một số trường hợp, khi có những phương pháp phân tích đặc biệt cần sử dụng nước vô trùng, không chứa sunfua hoặc có một sức căng bề mặt nhất định, phải tiến hành thử nghiệm, tinh chế hoặc xử lý sạch nước bổ sung.

1. Mô tả nước

Nước là chất lỏng trong suốt, không màu khi quan sát bằng mắt thường.

2. Phân loại nước

Tiêu chuẩn này quy định ba loại nước như sau:

2.1. Nước loại một.

Không có chất nhiễm bẩn hoà tan hoặc keo ion và hữu cơ, đáp ứng những yêu cầu phân tích nghiêm ngặt nhất, bao gồm cả những yêu cầu về sắc ký chất lỏng đặc tính cao; phải được sản xuất bằng cách xử lý tiếp từ nước loại 2 (ví dụ thẩm thấu ngược hoặc khử ion hóa sau đó lọc qua một màng lọc có kích thước lỗ 0,2 mm để loại bỏ các chất dạng hạt hoặc chưng cất lại ở một máy làm bằng silic axit nóng chảy.

2.2. Nước loại 2.

Có rất ít chất nhiễm bẩn vô cơ, hữu cơ hoặc keo, thích hợp cho các mục tiêu phân tích nhậy, bao gồm cả quang phổ hấp thụ nguyên tử (AAS) và xác định các thành phần ở lượng vết; phải được sản xuất, ví dụ như bằng cách chưng cất nhiều lần, hoặc bằng cách khử ion hóa hoặc thẩm thấu ngược sau đó chưng cất.

2.3. Nước loại 3.

Phù hợp với hầu hết các phòng thí nghiệm làm việc theo phương pháp ướt và điều chế các dung dịch thuốc thử; phải được sản xuất, ví dụ như bằng cách chưng cất một lần, khử ion hóa hoạc thẩm thấu ngược. Nếu không có quy định nào khác, loại này được dùng cho phân tích thông thường.

Chú thích, nguồn nước cung cấp ban đầu là nước uống được và sạch. Nếu nước bị nhiễm bẩn nặng về bất kỳ phương diện nào, cũng cần phải được xử lý trước.

3. Yêu cầu

Nước phải thoả mãn đầy đủ các hạn mức và yêu cầu trong bảng. Cách thử được tiến hành bằng các phương pháp quy định ở phần 6.

Chú thích:

1) Do những khó khăn trong việc giá trị pH của nước tinh khiết cao và giá trị đo được không chắc chắn, nên không quy định giới hạn pH của nước loại 1 và loại 2.

2) Giá trị độ dẫn điện của nước loại 1 và loại 2 ứng với nước vừa điều chế xong; trong bảo quản nước có thể bị nhiễm bẩn bởi cacbon trong khí quyển và chát kiềm của bao bì thuỷ tinh tan vào nước, dẫn tới những thay đổi độ dẫn điện.

3) Không quy định giới hạn chất oxy hóa được về cặn sau khi bay hơi của nước loại 1 vì khó có phép thử phù hợp ở mức tinh khiết này. Tuy nhiên, chất lượng của nước được bảo đảm do sự phù hợp với các yêu cầu khác và do phương pháp điều chế.

4. Lấy mẫu

Lấy từ lô nước lớn một mẫu nước đại diện không ít hơn 21 để kiểm tra theo quy định này.

Chú thích. Mẫu này được dùng để kiểm tra độ dẫn điện của nước loại 1 và loại 2 (xem 6.2.2).

Mẫu phải để trong một bình chứa thích hợp, sạch sẽ, kín chỉ dành riêng để đựng mẫu nước, có kích thước sao cho mẫu chưa đầy hoàn toàn. Phải giữ gìn cẩn thận để tránh mọi nguy cơ nhiễm bẩn mẫu.

Có thể dùng các bình chứa đã gì hóa (có nghĩa là bình chưa được luộc sôi ít nhất 2h trong dung dịch axit clohydric c(HCl) = 1mol/l; sau đó hai làn mỗi lần 1h trong nước cất; làm bằng thuỷ tinh bo-silicat cũng như các bình chất dẻo trơ thích hợp. (Ví dụ polietilen polypropylen) nhưng chủ yếu phải đảm bảo mẫu không bị ảnh hưởng do bảo quản, đặc biệt là đối với chất oxy hóa và hấp thụ.

4. Bảo quản

Trong bảo quản, nước có thể bị nhiễm bẩn do hoà tan những thành phần dễ tan của bình chứa bằng thủy tinh hay chất dẻo hoặc do hấp thụ cacbon dioxit và các tạp chất khác của khí quyển trong phòng thí nghiệm. Vì lý do trên, không nên bảo quản nước loại 1 và loại 2: nước sau khi điều chế được dùng ngay như quy định 2: nước sau khi điều ché được dùng ngay như quy định. Tuy nhiên, nước loại 2 có thể được điều chế với lượng vừa phải và bảo quản trong các bình chứa thích hợp, trơ, sạch, kín, đầy và đã được tráng bằng nước cùng loại.

Việc bảo quản nước loại 3 không phức tạp, nhưng các bình chứa và điều kiện bảo quản phải giống như việc bỏ quản nước loại 2.

Bình chứa để bảo quản chỉ nên dành riêng cho một loại nước.

6. Phương pháp thử

Các phép xác định quy định trong mục này phải được tiến hành trong một khí quyển không có bụi, sạch và phải có những biện pháp thận trọng thích hợp để ngăn ngừa mọi nhiễm bẩn mẫu và các phần mẫu thử.

6.1. Đo pH

6.1.1. Thiết bị

Thiết bị thông thường trong phòng thí nghiệm và pH mét, có trang bị một điện cực thuỷ tinh và một điện cực so sánh Ag.AgCl.

6.1.2. Cách tiến hành

Chuẩn hóa pH mét (6.1.1) theo hướng dẫn của người sản xuất, dùng các dung dịch đệm có giá trị pH từ 4,0 đến 8,0. Chuyển mẫu thí nghiệm vào cốc và điều chỉnh nhiệt độ của nước đến 25 ± 1oC. Nhúng các điện cực và xác định pH.

6.2. Độ dẫn điện

6.2.1. Thiết bị

Thiết bị thông thường trong phòng thí nghiệm.

6.2.1.1. Bình nón, có một ống bảo hiểm chứa các hạt vôi-xút hệ chỉ thị.

6.2.1.2. Máy đo độ dẫn điện với bình đo dịch chuyển được, là loại bình đo độ dẫn điện trực tiếp có bộ chỉnh nhiệt độ tự động, để đo nước loại 1 và loại 2.

Chú thích - Nếu máy đo không có bộ chỉnh nhiệt độ phải lắp một bộ trao đổi nhiệt, có thể điều chỉnh nhiệt độ của nước thử nghiệm ở 25 ± 1oC.

6.2.1.3. Máy đo độ dẫn điện để đo nước loại 3.

6.2.2. Cách tiến hành.

6.2.2.1. Nước loại 1 và loại 2

Dùng máy đo độ dẫn điện (6.2.1.2) được bộ chỉnh nhiệt độ ở 25 ± 10C để đo độ dẫn điện.

6.2.2.2. Nước loại 3

Chuyển 400 ml mẫu vào bình (6.2.1.1) lắp ống bảo hiểm và điều chỉnh nhiệt độ của nước đến 25 ± 1oC. Dùng máy đo độ dẫn điện (6.2.1.3) để đo độ dẫn điện theo hướng dẫn sử dụng của người sản xuất.

6.3. Thử giới hạn chất oxy hóa

Chú thích. Những giới hạn tương đương với chất oxy hóa biểu thị bằng miligam oxy (0) trên lít, là 0,08 và 0,4 đối với nước loại 1 và loại 3.

6.3.1. Thuốc thử

Dùng nước loại 2 để điều chế các dung dịch thuốc thử sau:

6.3.1.1. Axit sunfuric, dung dịch khoảng 1 mol/l

6.3.1.2. Kali pemanganat, dung dịch tiêu chuẩn, c(1/5KMnO4) = 0,01 mol/l

6.3.2. Cách tiến hành.

6.3.2.1. Mẫu thử

1000 ml nước loại 2 hoặc 200 ml nước loại 3

6.3.2.2. Thử

Cho 10 ml dung dịch axit sunfuric (6.3.1.1) và 1,0ml dung dịch kali pemanganat tiêu chuẩn (6.3.1.2) và mẫu thử (6.3.2.1), đun sôi trong 5 phút. Kiểm tra xem màu của hỗn hợp không bị biến đổi hoàn toàn.

6.4. Đo độ hấp thụ

6.4.1. Thiết bị

Thiết bị, dụng cụ trong phòng thí nghiệm thông thường

6.4.1.1. Quang phổ kế, có bộ chọn lọc biến đổi liên tục hoặc.

6.4.1.2. Quang phổ kế, có bộ chọn lọc biến đổi không liên tục, có trang bị các kính lọc đảm bảo độ truyền tối đa ở miền lân cận 254 nm.

6.4.1.3. Cuvet làm bằng cùng vật liệu silic dioxit chiều dày 1cm và 2cm.

Chú thích - Nếu quang phổ kế không đủ nhạy, có thể tăng cường độ nhayh bằng các cuvet đầy hơn.

6.4.2. Cách tiến hành

Đổ đầy mẫu vào cuvet 2cm (6.4.1.3) đo độ hấp thụ bằng quang phổ kế (6.4.1.1) ở độ dài sóng khoảng 254 nm bằng bằng quang phổ kế (6.4.1.2) có các kính lọc thích hợp, sau đó điều chỉnh độ hấp thụ về không (0) đối với cùng mẫu nước có trong cuvet 1cm.

6.5. Xác định cặn sau khi bốc hơi khi đun nóng ở 110oC

6.5.1. Thiết bị

Thiết bị của phòng thí nghiệm thông thường

6.5.1.1. Bình bay hơi quay, dung tích khoảng 250 ml.

6.5.1.2. Bể hơi nước.

6.5.1.3. Đĩa bằng bạch kim, silic dioxit hoặc thủy tinh bosilicat, có dung tích 100ml.

6.5.1.4. Tủ sấy có thể đạt 110 ± 2oC.

6.5.2. Mẫu thử

Chuyển 1000 ml mẫu thí nghiệm vào một ống có nút

6.5.2.1. Xác định

Cho 100 ml mẫu thử vào bình bay hơi quay sạch và khô (6.5.1.1) và chưng cất ở bể hơi nước (6.5.1.2) dưới áp suất giảm. Khi nước bốc hơi, thêm liên tục mẫu thử cho đến khi toàn bộ mẫ thử bay hơn đến khoảng 50 ml.

Đĩa (6.5.1.3) sấy trước 2h trong tủ sấy ở 110 ± 2oC, để nguội trong bình hút ẩm và cân chính xác đến 0,0001g. Chuyển định lượng cặn vào đĩa với 2 lần nước mẫu, mỗi lần khoảng 5ml. Bốc hơi cặn cho đến khô trong bể hơi nước. Chuyển đĩa và cặn từ bể hơi nước vào tủ sấy đã đạt 110 ± 2oC và sấy khoảng 2h. Lấy đĩa ra khỏi lò, để nguội trong bình hút ẩm đến nhiệt độ phòng và cân chính xác đến 0,0001 g. Sấy lại, làm nguội và cân đến khi hiệu số giữa hai lần cân kế tiếp nhau không vượt quá 0,0002 g.

6.5.3. Biểu thị kết quả

Cặn sau khi bay hơi và đun nóng ở 110oC, biểu thị bằng miligam trên kilogam, vẽ số bằng với khối lượng, biểu thị bằng miligam cặn của làm không đến khối lượng không đổi.

6.6. Thử giới hạn vẽ silic dioxit phản ứng.

Chú thích. Giới hạn tương đương với hàm lượng silic dioxit biểu thị bằng miligam SiO2 trên lít, là 0,01 và 0,02 cho nước loại 1 và loại 2 tương ứng.

6.6.1. Thuốc thử

6.6.1.1. Silicdioxit, dung dịch chuẩn 1 (dung dịch đặc).

Cân 1 g silic dioxit tinh khiết nghiền mịn (99,9% SiO2) đã sấy khô ở 110oC chính xác đến 0,0001 g cho vào đĩa bạch kim (6.5.2.3). Thêm 4,5 g natri cacbonat (Na2CO3 khan) và trộn cẩn thận mẫu bằng một đũa thuỷ tinh khô, đầu tròn. Rải hỗn hợp vào giữa đĩa và san bằng sao cho mẫu chiếm một chỗ khoảng 300 mm đường kính. Phủ hỗn hợp bằng 0,5 g natri cacbonat, sau đó nhẹ nhàng quét những phần còn dính trên đĩa thuỷ tinh cho vào đĩa.

Đậy đĩa bằng một nắp bạch kim và đặt vào lò nung (6.6.2.3) ở 300 ± 400oC. Nung nóng hỗn hợp, từ từ đưa nhiệt độ lên trong khoảng 10 phút hoặc cho đến khi nóng chảy hoàn toàn. Lấy đĩa ra khỏi lò và nhẹ nhàng lắc tròn để thu gọn khối lượng nóng chảy. Để nguội, rửa chất nóng chảy dính ở mặt dưới của nắp bằng nước nóng, thu vào chén; sau đó hoà tan khối nóng chảy bằng nước nóng, để nguội, chuyển dịch dung dịch vào một bình định mức dung tích 1000 ml, pha loãng đến vạch và lắc kỹ.

Chuyển dung dịch vào bình chất dẻo để bảo quản 1ml dung dịch chuẩn này chứa 1mg SiO2.

6.6.1.2. Silic dioxit dung dịch chuẩn II (dung dịch loãng).

Chuyển 5,0 ml dung dịch chuẩn silic dioxit (6.6.1.1) vào một bình định mức dung tích 1000 ml, pha loãng đến vạch và lắc kỹ.

1ml dung dịch chuẩn này chứa 0,005 mg SiO2 – Khi nào dùng mới pha dung dịch này.

6.6.1.3. Amoni molip đặt trong một hỗn hợp 80ml nước và 20ml dung dịch axit sunfuric (6.6.1.5), không đun nóng. Bảo quản trong bình chất dẻo.

6.6.1.4. 4-metylamino phenol sunfat (Metol) dung dịch chỉ thị.

Hoà tan 0,2 g metol và 20 g kali disunfit (kali metabisunfit) trong 100 ml nước, không đun nóng, bảo quản trong chai chất dẻo.

Loại bỏ dung dịch sau 4 tuần hoặc khi bắt đầu có dấu hiệu phân hủy.

6.6.1.5. Axit sunfuric, c(H2SO4) khoảng 2,5 mol/l – sunfuric, d = 1,84 g/ml vào nước vừa đủ để có 1000 ml dung dịch. Bảo quản trong bình chất dẻo.

6.6.1.6. Axit oxalic, dung dịch 50 g/l.

6.6.2. Thiết bị

Thiết bị của phòng thí nghiệm thông thường và

6.6.2.1. Đĩa bằng bạch kim, có dung tích khoảng 250 ml

6.6.2.2. Các ống Netsle giống nhau, dung tích 50 ml

6.6.2.3. Lò nung có thể đạt 300 ± 400oC.

6.6.2.4. Bếp cách thuỷ, có thể đạt khoảng 60oC.

6.6.3. Cách tiến hành

6.6.3.1. Mẫu thử

Lấy 520 ml nước loại 1 hoặc 270 ml nước loại 2.

6.6.3.2. Thử

Cho bốc hơi mẫu thử (6.6.3.1) trong đĩa (6.6.2.1) liên tiếp từng ít một để có được một thể tích nước cuối cùng là 20 ml. Thêm vào 1 ml dung dịch amoni molipdat (6.6.1.3). Sau đúng 5 phút, cho thêm 1ml dung dịch axit oxalic (6.6.1.6) và trộn kỹ. sau 1 phút, thêm vào 1ml dung dịch metol (6.6.1.4) và đun nóng trong 1 phút trên bếp cách thuỷ (6.6.2.4), giữ ở khoảng 60oC. Chuyển dung dịch vào một trong các ống Netsle (6.6.2.2).

Chuẩn bị một dung dịch mẫu chuẩn theo cùng cách tiến hành nhưng dùng một hỗn hợp 19,0 ml mẫu và 1,0 ml dung dịch chuẩn silic dioxit (6.6.1.2) thay cho 20ml có được do làm bốc hơi mẫu thử (6.6.3.1). Chuyển dung dịch vào một ống Nesle khác (6.6.2.2).

Nhìn thẳng từ trên xuống, kiểm tra để cường độ màu xanh tạo nên trong dung dịch thử không vượt quá cường độ màu tạo nên trong dung dịch chuẩn.

7. Biên bản thử nghiệm

Mỗi biên bản phải bao gồm các đặc trưng sau đây:

• Ký hiệu mẫu.
• Chỉ dẫn phương pháp đã sử dụng;
• Kết quả và phương phps biểu thị đã sử dụng
• Bất kỳ nét đặc biệt bất thường nào nhận xét được trong quá trình xác định
• Bất kỳ thao tác nào không có trong tiêu chuẩn này hoặc được coi như là tuỳ ý áp dụng.

Tiêu chuẩn này hoàn toàn phù hợp với ISO 3696 – 1987.
