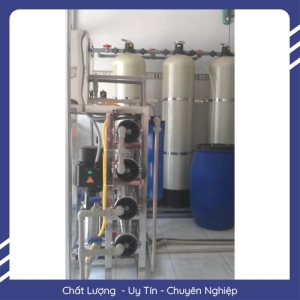

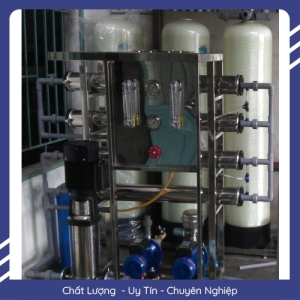

Hệ thống lọc nước đóng bình 1400 lít/giờ

STT

TÊN VẬT TƯ

ĐVT

SL

01

Thiết bị bồn chứa nước

Cái

Cái

Cái

01

01

01

1

Bồn chứa nước đầu vào 2000 lít, Inox _ VN

2

Bồn chứa nước trung gian 2000 lít, Inox _ VN

3

Bồn chứa nước thành phẩm 2000 lít, Inox _ VN

02

Hệ thống bơm lọc cho hệ thống

Cái

Cái

Cái

01

01

01

1

Bơm nước đầu vào qua bộ tiền lọc

Quy cách: đầu cánh Inox 304

Công suất: 2 HP

Lưu lượng: 4000 lít/giờ

Điện áp : 220V – 50Hz

Xuất xứ: Ý

2

Bơm cao áp cho hệ thống R.O

Quy cách : Bơm trục đứng nhiều tầng cánh, thân bơm , cánh bơm bắng Inox 304

Công suất: 3 HP

Lưu lượng max: 5000 lít/giờ

Cột áp max : H=180m

Điện áp: 220V- 50Hz

Xuất xứ: Taiwan

3

Bơm cấp nước cho vòi chiếc rót

Quy cách: đầu cánh Inox 304, bầu chứa tích áp , relay áp, đồng hồ đo áp

Công suất: 1 HP

Lưu lượng: 2000 lít/giờ

Điện áp : 220V – 50Hz

Xuất xứ: Ý

03

Cột lọc đa năng ( Multimedia ) : xử lý cáu cặn, kim loại nặng …, bao gồm :

Bộ

01

1

Vỏ cột lọc

Model: 1665

Vật liệu : Composite

Kích thước: Þ400mm x H1700mm

2

Vật liệu xử lý lọc:

• Sỏi lọc , cát lọc thạch anh chuyên dùng
• Cát manganese ( Taiwan ) khử kim loại
• Birm ( USA ) khử kim loại nặng, phèn sắt …

3

Valve đa năng 03 ngã :

Chức năng: điều khiển quy trình lọc, xã rửa 3 thao tác .

04

Hệ thống xử lý trao đổi ion cation làm mềm nước : xử lý canxi, magie , kim loại …, bao gồm :

Bộ

01

1

Vỏ cột lọc

Model: 1665

Vật liệu : Composite

Kích thước: Þ400mm x H1700mm

2

Vật liệu xử lý lọc:

• Sỏi lọc thạch anh chuyên dùng
• Hạt nhựa ion cation .
• Xuất xứ: Anh , USA

3

Valve đa năng 05 ngã :

Chức năng: điều khiển chu trình lọc, xã rửa , tái sinh hạt nhựa 05 thao tác

4

Hóa chất xã rửa , tái sinh hạt nhựa

- Muối tinh khiết ( Thái Lan )

- Bình chứa nước muối 120 lít_ VN

05

Cột lọc than hoạt tính:  khử độc tố, màu mùi trong nước…. , bao gồm :

Bộ

01

1

Vỏ cột lọc

Model: 1665

Vật liệu : Composite

Kích thước: Þ400mm x H1700mm

2

Vật liệu xử lý lọc:

• Sỏi lọc , cát lọc thạch anh chuyên dung
• Than hoạt tính _ VN …

3

Valve đa năng 03 ngã :

Chức năng: điều khiển quy trình lọc, xã rửa 3 thao tác .

06

Hệ thống xử lý tinh lọc với 03 cấp độ lọc tinh , bao gồm :

1

Vỏ cột lọc tinh Inox 304

Kích thước: Þ250x H800mm

Xuất xứ: Taiwan

2

Lõi lọc tinh 20 inches

- Lõi lọc 5 micron 20 inches

- Lõi lọc 1 micron 20 inches

- lõi lọc 0.5 micron 20 inches

Xuất xứ : USA

Phụ kiện đi kèm: Vợt mở vỏ bình

07

Hệ thống xử lý nước tinh khiết công nghệ thẩm thấu ngược R.O

Bộ

01

1

Màng lọc thẩm thấu ngược R.O

Model: 4040

Kích thước: 4 x 40 inches

Xuất xứ: USA

2

Vỏ lọc R.O

Vật liệu : Inox 304 , Composite

Model: 4040

Kích thước: 4 x 40 inches

Xuất xứ: Taiwan

3

Thiết bị đồng hồ đo , theo dõi và kiểm tra hệ thống bao gồm :

- Đồng hồ đo áp suất chân sau 20 kg/cm²: 02 cái

- Đồng hồ đo lưu lượng dòng chảy : đo lưu lượng nước thành phẩm và nước xã

4

- Thiết bị vật tư điện điều khiển hệ thống R.O ( Korea, Taiwan, VN )

- Thiết bị vật tư đường ống chịu lực kết nối hệ thống ( VN )

- Valve khóa điều chỉnh lưu lượng, Valve điện từ

- Vật tư phụ kiện đi kèm lắp thành bộ

5

Khung sườn đỡ hệ thống

Vật liệu : Inox 304

Độ dày : 1 mm

Xuất xứ: VN

08

Hệ thống, thiết bị diệt khuẩn , khử trùng

Cái

Bộ

Bộ

Cái

01

01

01

01

1

Đèn UV diệt khuẩn trước khi chiếc rót

Công suất: 2.100 lít/giờ

Điện năng: 41W

Kích thước : 90cm

Xuất xứ: Aquapro _ USA

2

Bộ lọc khuẩn siêu lọc trước khi chiếc rót, bao gồm :

- Vỏ cột lọc khuẩn 20 inches

   Kích thước: Þ110x H600mm

   Xuất xứ: Taiwan

- Lõi lọc : 0.2 micron – 20 inches

   Xuất xứ: CSM _ Korea

3

Máy ozone 6 g/h khử trùng nước trong bồn thành phẩm , bao gồm :

- Vỏ tủ máy ozone

- Điện cực phát ozone

- Cột sấy khô khí

- Bơm thổi khí

- Timer điều khiển

- Phụ kiện : dây Teflon, vật tư điện, đồng hồ đo ….

4

Bóng đèn UV diệt khuẩn trong phòng chiếc rót

Kích thước : 90cm

Công suất: 29W

Xuất xứ: Taiwan

09

Vật tư thiết bị tủ điện điều khiển hệ thống

- Tủ điện bằng sắt sơn tỉnh điện

- Đồng hồ đo Vol , ampe kế

- CB nguồn

- Contactor + relay nhiệt ( bảo vệ bơm )

- Công tắt, đèn báo

- dây cáp điện, nẹp, ống ruột gà, domino

- Phao điện

- Vật tư , phụ kiện lắp đặt khác

Hệ thống

01

10

Vật tư thiết bị đường ống kết nối hệ thống

- Ống nước PVC kết nối hệ thống

- Vật tư phụ kiện đường ống : co , Tê, Lơi, Đầu răng ngoài, răng trong, Rắc co nối , keo dán, cao su non ….

- Vật tư Inox 304 , dày 1mm: Khung đỡ hệ thống tiền lọc, lọc tinh và thiết bị diệt khuẩn

Hệ thống

01

11

Vật tư thiết bị trong phòng chiếc rót đóng bình

Bộ

01

1

- Vòi chiếc rót bình ( 02 cái ) , Inox 304

- Vật tư đường ống Inox 304 kết nối tới vòi chiếc rót

2

Băng tải đẩy bình : từ vòi chiếc rót tới nơi sấy màng co

Quy cách : 400mm x 800mm x 3500mm

Vật liệu : Inox 304 , dày 1mm

3

Bàn mâm xoay sấy màng co bình

Quy cách : 400mm x 800mm x 1000mm

4

Hệ thống súc rửa tráng tinh bình trước khi chiết rót, bao gồm :

- Bơm đẩy áp lực đầu cánh Inox 304

 + Công suất: 1 HP

 + Lưu lượng: 2000 lít/giờ

 + Điện áp : 220V – 50Hz

 + Xuất xứ: Ý

- Khung đặt bình khi súc rửa , Inox 304 , dày 1mm.

- Van điện từ

- Công tắt đóng mở tự động

5

Bàn chiếc rót chai Pet ( 330ml – 1500ml ) bao gồm :

- Khung đặt bình chiết rót Inox 304 , dày 1mm.

- Valve điều khiển lưu lượng dòng chảy khi chiết rót

- Bình gom nước thải

14

Các chi phí liên quan đi kèm

Lần

Lần

Lần

01

01

01

1

Chi phí vận chuyển vật tư thiết bị đến địa điểm lắp đặt

2

Chi phí nhân công đi lại, khảo sát lắp đặt, điều chỉnh kỹ thuật, hướng dẫn vận hành và bảo hành hệ thống

3

Chi phí xét nghiệm mẫu nước đạt tiêu chuẩn nước uống đóng bình theo QCVN 6-1/2010/BYT
